| ПОДВОДКА
СИЛЬФОННАЯ ДЛЯ ПОДКЛЮЧЕНИЯ СМЕСИТЕЛЕЙ, ТИП UDI-MIX |
|
ОБРАЩАЕМ
ВАШЕ ВНИМАНИЕ.
С 2012
года на заводе IDROSAPIENS S.r.l. (Италия) введена система
дополнительной маркировка подводки UDI-MIX для смесителя.

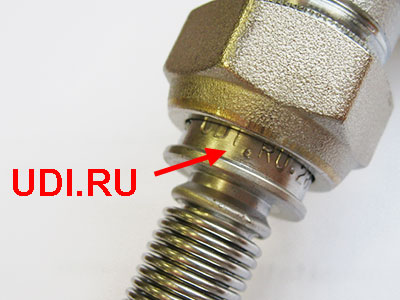

Маркировка выбивается на концевых фитингах М10 или на фитинге

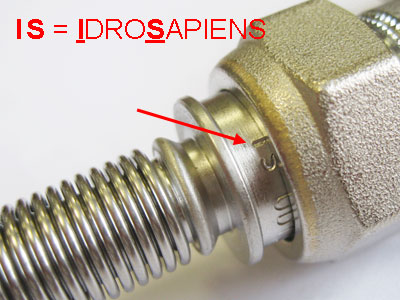

под накидной гайкой в формате: IS (сокращение от IDROSAPIENS)

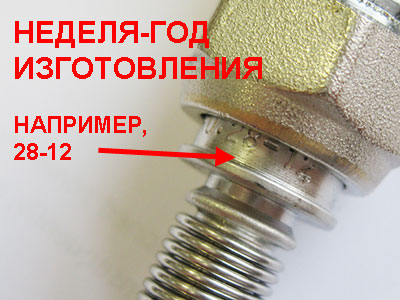

UDI.RU НЕДЕЛЯ - ГОД ИЗГОТОВЛЕНИЯ. См.фотографии продукции.
На оригинальной подводке UDI-MIX IDROSAPIENS допускается наличие
маркировки лишь на фитингах М10, только под накидными гайками
или одновременно в двух местах.
Отличительные
особенности продукции:
1) Сильфонная (растягивающаяся) часть подводки полностью изготовлена
из нержавеющей стали AISI 316L, толщина стали - не менее 0,21мм;
2) Фитинги, изготовленные из нержавеющей стали AISI 303, приварены
(!) к сильфонной части с последующей обработкой места сварки;
3) По аналогии с обычным резиновым подводкам в металлической
оплетке, одна из пары сильфонных подводок имеет короткий фитинг,
другая - длинный. Оба фитинга имеют резиновые уплотнительные
кольца и захваты под ключ;
4) Номинальный диаметр сильфонного шланга и концевого фитинга
- 8мм (DN8). Резиновые шланги в оплетке имеют номинальный
внутренний диаметр 6мм;
5) Шланг из нержавеющей стали не подвержен влиянию бактерий
и накоплению жировых отложений;
6) Подводка IDROSAPIENS подвергается высокотемпературной обработке
(+ 1100°С), что делает ее мягкой, гибкой, легко растягивающейся
в отличие от жестких и хрупких подводок, не подвергающихся
отжигу при высоких температурах.
7) В стандартную комплектацию входит пара алюминиевых прокладок,
устойчивых как к холодной, так и горячей воде;
8) В отличие от резиновых подводок в оплетке, цельнометаллические
сильфонные подводки IDROSAPIENS не теряют гибкости и прочности
в горячей воде;
9) Индивидуальная пластиковая упаковка каждой пары подводок;
10) Гарантийный срок службы подводки - 15 лет. По истечении
гарантийного срока службы эксплуатация может быть продолжена
в зависимости от технического состояния сильфона.
|
 |

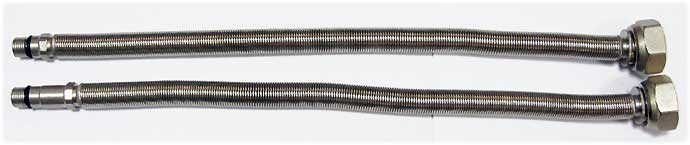

| Пара
подводок UDI-MIX для подключения смесителя |
 |

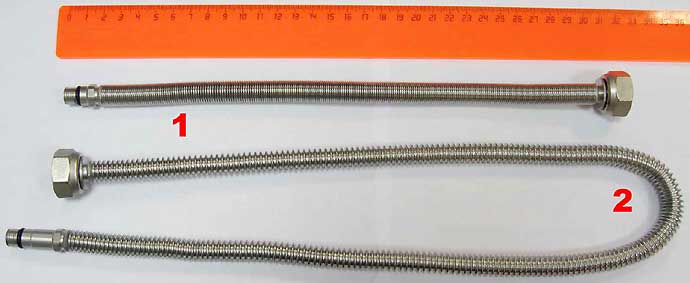

| (1)
- исходный размер, (2) - после растяжения |
 |
 |
Длинный
и короткий фитинг с шестигранником под ключ,
резьба М10, уплонительное
кольцо из NBR резины |
Латунные
гайки на 1/2", алюминиевые прокладки в комплекте -
стойкие
в горячей и холодной воде |
 |
 |

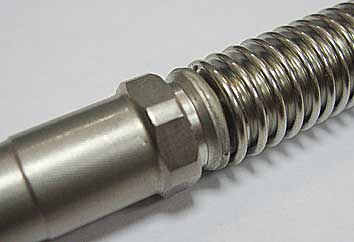

| Качество
сварного шва |

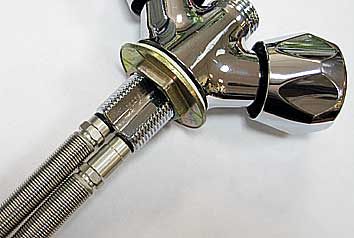

Подключение
смесителя |
 |
| Комплектация |
-
пара подводок (одна подводка с длинным фитингом, вторая - с
коротким);
- прокладка из алюминия - 2 шт;
- паспорт на изделие;
- индивидуальная упаковка для каждой пары подводок;
- копия сертификата соответствия РФ;
- копия санитарно-гигиенического заключения РФ. |
|
| Длины |
|
Исходная длина, мм |
Длина
после растяжения,мм |
| 400 |
800 |
|
500 |
1000 |
|
|
| Эксплуатационные
характеристики |
Подводка
сильфонная используется для подключения смесителей к системам
внутреннего холодного и горячего водоснабжения и отопления.
Рабочее давление при 20°C - 12 бар.
Рабочее давление при 50°C - 10,6 бар.
Рабочее давление при 100°C - 9,6 бар.
Гарантированный заводской запас давления на разрыв - 36 бар. |
|
| Конструкция
сильфонной подводки |
| Подводка
для воды представляет из себя металлический шланг сильфонного
типа, фиксированной длины, определенного размера, изготовленный
из нержавеющей стали 1,4404 (аналог - AISI 316L). Толщина стенки
шланга составляет не менее 0,21 мм согласно спецификации стандарта
и документации завода-изготовителя. Каждый сильфонный шланг
дополнительно подвергается вакуумно-тепловой обработке (отжиг
в печах при температуре 1020 - 1120°C согласно ISO 9328-5) для
придания свойства "легко фиксировать форму при изгибе". |
|
| Присоединительные
фитинги |
| Фитинги
изготавливаются из нержавеющей стали 1,4305 (аналог - AISI 303)
и приваривается к гофрированному рукаву методом аргонно-дуговой
сварки. Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо ниппель
и накидной гайкой с дюймовой трубной резьбой по DIN 228/1 (внутренняя
резьба “G”). Наличие на ниппеле поверхностей (пропилов) под
ключ обеспечивает отсутствие скручивания рукава при монтаже.
Накидные гайки изготавливаются латуни марки CW 617 N (никелированная).
Особенностью концевых фитингов (ниппелей под гайку) является
широкая поверхность для зажима прокладки. |
|
| Изготовление,
маркировка |
| Сварное
соединение нержавеющей стали (шланг) с нержавеющей сталью (фитинг)
обеспечивает высокое качество сварного шва, отсутствие коррозии,
микротрещин в зоне сварки, долговечность службы изделия. Каждая
газовая подводка испытывается на отсутствие микротрещин при
помощи гелия. Металлографическая экспертиза демонстрирует симметричность
U-образного рисунка верхних и нижних витков, где по всему рисунку
витка выдержана толщина не менее 0,21 мм. Фитинги имеют фабричную
маркировку с указанием завода-изготовителя, типа подводки (или
сайта дистрибьютора), недели/года изготовления. |
