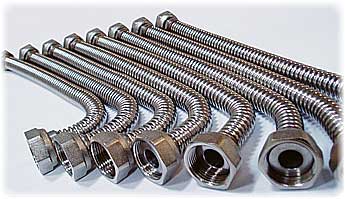

| ПОДВОДКА
СИЛЬФОННАЯ ФИКСИРОВАННОЙ ДЛИНЫ, ПЕРЕХОДНАЯ,
ТИП HYDRA-WATER |
 |
 |
 |
| Комплектация |
Каждая
газовая подводка типа HYDRA-WATER комплектуется:
- прокладками из стеклонаполненного паранита (1 шт или 2 шт
в зависимости от типа концевых фитингов, г/ш или г/г, соответственно);
- прокладками тефлона* или NBR-резины* (1 шт или 2 шт в зависимости
от типа концевых фитингов, г/ш или г/г, соответственно);
- сертификатом соответствия РФ;
- санитарно-гигиеническим заключение РФ.
* - дополнительная комплектация, не входит в стандартную |
|
| Размеры,
соединения |
Диаметр
соединения |
Возможные
размеры, метр |
Вид
концевого соединения
( г - гайка,
ш - штуцер) |
| дюйм |
DN |
от
0,1 до 5,0 |
| 1/2
х 3/4 |
12
х 20 |
+ |
г/г,
г/ш |
| !
Возможно изготовление переходных сильфонных шлангов необходимых
длин под заказ с любыми допустимыми размерами концевых
фитингов. |
|
|
| Эксплуатационные
характеристики |
Подводка
сильфонная для воды используется как гибкий соединительный рукав
для подключения различных приборов и устройств к системам внутреннего
холодного и горячего водоснабжения и отопления.
Наличие резьб различного диаметра при необходимости позволяет
подключать приборы и устройства без переходников, игбегая лишних
соединений.
Диапазон рабочих температур: от -40°C до +150°C.
Максимальный диапазон температур: от -270°C до +600°C.
Рабочее давление при 20°C (диаметр шланга DN12): 18 бар.
Рабочее давление при 90°C (диаметр шланга DN12): 16 бар.
Теоретически рассчитанное давление на разрыв (диаметр шланга
DN12): 50 бар.
Реальное давление на разрыв (диаметр шланга DN12): свыше 90
бар.
Минимальный радиус изгиба шланга - 20 мм. |
|
| Конструкция
сильфонной подводки |
| Подводка
для воды представляет из себя металлический шланг сильфонного
типа, фиксированной длины, определенного размера, изготовленный
из нержавеющей стали 1,4404 (аналог - AISI 316L). Толщина стенки
шланга составляет не менее 0,25 мм согласно спецификации стандарта
и документации завода-изготовителя. Каждый сильфонный шланг
дополнительно подвергается вакуумно-тепловой обработке (отжиг
в печах при температуре 1020 - 1120°C согласно ISO 9328-5) для
придания свойства "легко фиксировать форму при изгибе". |
|
| Присоединительные
фитинги |
| Фитинги
изготавливаются из нержавеющей стали 1,4305 (аналог - AISI 303)
и приваривается к гофрированному рукаву методом аргонно-дуговой
сварки. Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо ниппель
и накидной гайкой с дюймовой трубной резьбой по DIN 228/1 (внутренняя
резьба “G”). Наличие на ниппеле поверхностей (пропилов) под
ключ обеспечивает отсутствие скручивания рукава при монтаже.
Накидные гайки изготавливаются латуни марки CW 617 N (никелированная).
Особенностью концевых фитингов (ниппелей под гайку) является
широкая поверхность для зажима прокладки (см.фото ниже). |
|
| Изготовление,
маркировка |
| Сварное
соединение нержавеющей стали (шланг) с нержавеющей сталью (фитинг)
обеспечивает высокое качество сварного шва, отсутствие коррозии,
микротрещин в зоне сварки, долговечность службы изделия. Сварное
соединение необработано, что регламентировано итальянским стандартом,
т.е. в районе сварного шва видны следы сварки. Каждая газовая
подводка испытывается на отсутствие микротрещин при помощи гелия.
Металлографическая экспертиза (см.фото) демонстрирует симметричность
U-образного рисунка верхних и нижних витков, где по всему рисунку
витка выдержана толщина не менее 0,25 мм. Фитинги имеют фабричную
маркировку с указанием типа, завода-изготовителя. |
 |
 |

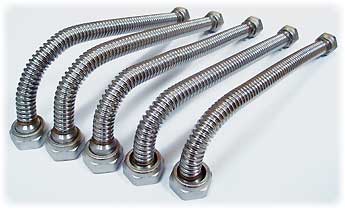

Шланг
фиксированной длины,
1/2" гайка; на ниппеле захват под ключ |
Металлографическая
экспертиза:
симметричный U-образный рисунок
между верхним и нижним изгибами витков |
 |
 |
 |
3/4"
гайка; качество сварного шва
На фитинге указан тип сильфона (HYDRA-WATER),
название фабрики-производителя (IDROSAPIENS) |
Широкая
торцевая поверхность
на ниппеле под 3/4" гайку |
Широкая
торцевая поверхность
на ниппеле под 1/2" гайку |
|
