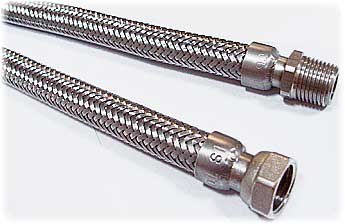

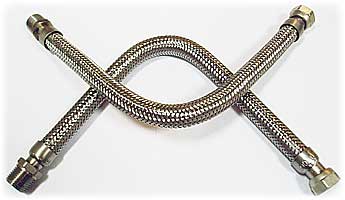

| ПОДВОДКА
СИЛЬФОННАЯ ФИКСИРОВАННОЙ ДЛИНЫ В МЕТАЛЛИЧЕСКОЙ ОПЛЕТКЕ, ТИП
HYDRA-WATER |
 |
 |
 |
| Комплектация |
Каждая
газовая подводка типа HYDRA-WATER комплектуется:
- прокладками из стеклонаполненного паранита (1 шт или 2 шт
в зависимости от типа концевых фитингов, г/ш или г/г, соответственно);
- прокладками тефлона* или NBR-резины* (1 шт или 2 шт в зависимости
от типа концевых фитингов, г/ш или г/г, соответственно);
- сертификатом соответствия РФ;
- санитарно-гигиеническим заключение РФ.
* - дополнительная комплектация, не входит в стандартную |
|
| Размеры,
соединения |
Диаметр
соединения |
Возможные
размеры, метр |
Вид
концевого соединения
( г - гайка, ш - штуцер) |
| дюйм |
DN |
от
0,1 до 5,0 |
| 1/2 |
12 |
+ |
г/г,
г/ш |
| 3/4 |
20 |
+ |
г/г,
г/ш |
| 1 |
25 |
+ |
г/г,
г/ш |
| !
Возможно изготовление переходных сильфонных шлангов необходимых
длин под заказ с любыми допустимыми размерами концевых
фитингов. |
|
|
| Эксплуатационные
характеристики |
Подводка
сильфонная для воды используется как гибкий соединительный рукав
для подключения различных приборов и устройств к системам внутреннего
холодного и горячего водоснабжения, отопления и других сред.
Диапазон рабочих температур: от -40°C до +150°C.
Максимальный диапазон температур: от -270°C до +600°C.
Рабочее давление при 20°C (диаметр шланга DN12): 93 бар.
Рабочее давление при 90°C (диаметр шланга DN12): 75 бар.
Теоретически рассчитанное давление на разрыв (диаметр шланга
DN12): 279 бар.
Минимальный радиус изгиба шланга (диаметр шланга DN12) - 45
мм. |
|
| Конструкция
сильфонной подводки |
| Подводка
для воды представляет из себя металлический шланг сильфонного
типа, фиксированной длины, определенного размера, изготовленный
из нержавеющей стали 1,4404 (аналог - AISI 316L). Толщина стенки
шланга составляет не менее 0,21 мм согласно спецификации стандарта
и документации завода-изготовителя. Каждый сильфонный шланг
дополнительно подвергается вакуумно-тепловой обработке (отжиг
в печах при температуре 1020 - 1120°C согласно ISO 9328-5) для
придания свойства "легко фиксировать форму при изгибе". |
|
| Присоединительные
фитинги |
| Фитинги
изготавливаются из нержавеющей стали 1,4305 (аналог - AISI 303)
и приваривается к гофрированному рукаву методом аргонно-дуговой
сварки. Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо ниппель
и накидной гайкой с дюймовой трубной резьбой по DIN 228/1 (внутренняя
резьба “G”). Наличие на ниппеле поверхностей (пропилов) под
ключ обеспечивает отсутствие скручивания рукава при монтаже.
Накидные гайки изготавливаются латуни марки CW 617 N (никелированная).
Особенностью концевых фитингов (ниппелей под гайку) является
широкая поверхность для зажима прокладки (см.фото ниже). |
|
| Металлическая
оплетка |
| Дополнительная
металлическая обмотка сильфонных шлангов значительно повышает
характеристики давления шланга. Для оплетки используется 24
жгута из нержавеющей стали AISI 304 (каждый жгут состоит из
7 или 8 металлических нитей толщиной 0,22 или 0,28 мм каждая).
На концах металлическая оплетка заваривается под кольцо и сваривается
вместе с концевыми фитингами. |
|
| Изготовление,
маркировка |
| Сварное
соединение нержавеющей стали (шланг) с нержавеющей сталью (фитинг)
обеспечивает высокое качество сварного шва, отсутствие коррозии,
микротрещин в зоне сварки, долговечность службы изделия. Сварное
соединение необработано, что регламентировано итальянским стандартом,
т.е. в районе сварного шва видны следы сварки. Каждая газовая
подводка испытывается на отсутствие микротрещин при помощи гелия.
Металлографическая экспертиза (см.фото) демонстрирует симметричность
U-образного рисунка верхних и нижних витков, где по всему рисунку
витка выдержана толщина не менее 0,21 мм. Фитинги имеют фабричную
маркировку с указанием типа, завода-изготовителя. |
 |
 |
Маркировка
на фитинге: IS TO - IDROSAPIENS, TORINO
указание типа шланга HYDRA-WATER
1/2" гайка; на ниппеле захват под ключ |
Металлографическая
экспертиза:
симметричный U-образный рисунок
между верхним и нижним изгибами витков |
 |
 |
Широкая
торцевая поверхность
на ниппеле под 1/2" гайку |
Металлическая
оплетка заведена под "кольцо" и приварена к концевому
фитингу |
