| ПОДВОДКА
СИЛЬФОННАЯ СЖАТАЯ, БЕЗ ПОКРЫТИЯ, ТИП UDI-GAS. Подводка
универсальная. Применяется для монтажа газа, воды и отопления. |
 |
 |
 |
| Комплектация |

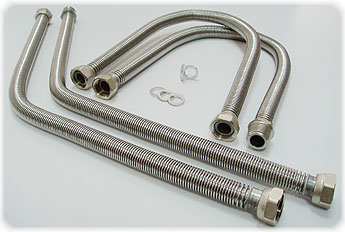

Каждая
подводка типа UDI-GAS комплектуется:
- алюминиевыми прокладками (1 шт или 2 шт в зависимости от типа
концевых фитингов, г/ш или г/г, соответственно);
- паспортом на изделие;
- копией необходимых сертификатов. |
|
| Размеры,
соединения |
Диаметр
соединения |
Возможные
размеры, метр (min длина - max длина) |
Вид
концевого соединения
( г - гайка,
ш - штуцер) |
| дюйм |
DN |
0,09
- 0,13 |
0,13
- 0,20 |
0,16
- 0,40 |
0,23
- 0,40 |
0,22
- 0,52 |
0,25
- 0,45 |
0,29
- 0,52 |
0,5
- 1,0 |
0,6
- 1,5 |
0,75
- 1,5 |
0,85
- 1,3 |
1,0
- 2,0 |
2,0
- 4,0 |
3,0
- 4.0 |
| 1/2 |
12 |
+ |
+ |
+ |
+ |
– |
– |
+ |
+ |
– |
+ |
+ |
+ |
+ |
+ |
г/г,
г/ш |
| 3/4 |
20 |
– |
+ |
– |
+ |
+ |
– |
– |
+ |
– |
+ |
– |
+ |
– |
– |
г/г,
г/ш |
| 1 |
25 |
– |
+ |
– |
+ |
– |
+ |
+ |
– |
+ |
– |
– |
– |
– |
– |
г/г,
г/ш |
| 1
1/4 |
32 |
– |
– |
– |
– |
– |
– |
+ |
– |
– |
– |
– |
– |
– |
– |
г/ш |
| *
- желтым обозначены самые ходовые позиции прайс-листа |
|
|
| Эксплуатационные
характеристики |
Подводка
сильфонная, обладающая способность к растяжению, используется
как гибкий соединительный рукав для подсоединения бытовых газовых
приборов, отопительных котлов и другого газового оборудования,
работающего на газе по ГОСТ 5542-87 или на сжиженном газе по
ГОСТ 20448-90 и ГОСТ Р 52087-2003. Концевые фитинги из нержавеющей
стали позволяют применять данную подводку для монтажа сантехнических
приборов, системы отопления.
Диапазон рабочих температур: от -40°C до +150°C.
Максимальный диапазон температур: от -270°C до +600°C.
Рабочее давление: 11 бар.
Теоретически рассчитанное давление на разрыв: 33 бар.
Реальное давление на разрыв: свыше 50 бар. |
|
| Конструкция
сильфонной подводки |

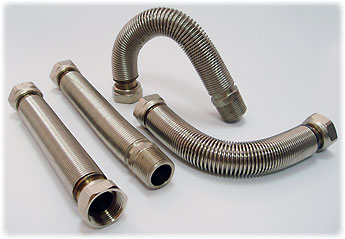

| Подводка
представляет из себя металлический шланг сильфонного типа, способный
к растяжению, определенного размера, изготовленный из нержавеющей
стали 1,4404 (аналог - AISI 316L). Толщина стенки шланга составляет
более 0,21 мм согласно спецификации стандарта и документации
завода-изготовителя. Каждый сильфонный шланг дополнительно подвергается
вакуумно-тепловой обработке (отжиг в печах при температуре 1020
- 1120°C согласно ISO 9328-5) для придания свойства растягиваться
примерно на две номинальных длины и "легко фиксировать форму
при изгибе". |
|
| Присоединительные
фитинги |
| Фитинги
изготавливаются из нержавеющей стали 1,4305 (аналог - AISI 303)
и приваривается к гофрированному рукаву методом аргонно-дуговой
сварки. Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо ниппель
и накидной гайкой с дюймовой трубной резьбой по DIN 228/1 (внутренняя
резьба “G”). Наличие на ниппеле поверхностей (пропилов) под
ключ обеспечивает отсутствие скручивания рукава при монтаже. |
|
| Изготовление,
маркировка |

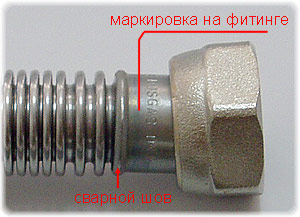

| Сварное
соединение нержавеющей стали (шланг) с нержавеющей сталью (фитинг)
обеспечивает высокое качество сварного шва (см.фото), отсутствие
коррозии, микротрещин в зоне сварки, долговечность службы изделия.
Каждая газовая подводка испытавется на отсутствие микротрещин
при помощи гелия. Металлографическая экспертиза (см.фото) демонстрирует
симметричность U-образного рисунка верхних и нижних витков,
где по всему рисунку витка выдержана толщина не менее 0,21 мм.
Фитинги имеют фабричную маркировку с указанием завода-изготовителя,
типа подводки (или сайта дистрибьютора), недели/года изготовления. |
 |
 |
| На
фитинге указан название фабрики-производителя (IDROSAPIENS),
страна изготовления продукции MADE IN ITALY, сайт дистрибьютора
WWW.UDI.RU, указаны неделя/год изготовления |
Металлографическая
экспертиза:
симметричный U-образный рисунок
между верхним и нижним изгибами витков |
|
