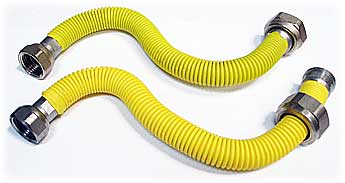

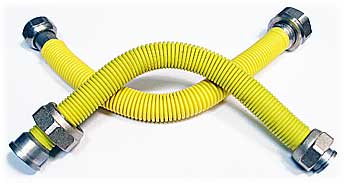

ПОДВОДКА
СИЛЬФОННАЯ СЖАТАЯ ПЕРЕХОДНАЯ,
С ПОЛИМЕРНЫМ
ПОКРЫТИЕМ, ТИП HYDRA-PRIMA / UDI-PRIMA |
|
|
|
Комплектация |
Каждая
газовая подводка типа HYDRA-PRIMA / UDI-PRIMA комплектуется:
- алюминиевыми прокладками (1 шт или 2 шт в зависимости от типа
концевых фитингов, г/ш или г/г, соответственно);
- паспортом на изделие;
- идентификационной наклейкой оригинальной продукции IDROSAPIENS;
- копией сертификата соответствия РФ;
- копией разрешения Ростехнадзора РФ;
- копией санитарно-гигиенического заключения РФ. |
|
Размеры,
соединения |
Диаметр
соединения |
Возможные
размеры, метр (min длина - max длина) |
Вид
концевого соединения
( г - гайка,
ш - штуцер) |
дюйм |
DN |
0,09
- 0,13 |
0,13
- 0,20 |
0,20
- 0,40 |
1/2
х 3/4 |
12
х 20 |
+ |
+ |
+ |
г/г,
г/ш |
!
Возможно изготовление переходных сильфонных шлангов необходимых
длин под заказ с любыми допустимыми размерами концевых
фитингов. |
|
|
Эксплуатационные
характеристики |
Подводка
сильфонная газовая, обладающая способность к растяжению, используется
как гибкий соединительный рукав для подсоединения бытовых газовых
приборов, отопительных котлов и другого газового оборудования,
работающего на газе по ГОСТ 5542-87 или на сжиженном газе по
ГОСТ 20448-90 и ГОСТ Р 52087-2003.
Наличие резьб различного диаметра при необходимости позволяет
подключать газовое оборудование (котлы и др.) без переходников,
игбегая лишних соединений.
Диапазон рабочих температур: от -40°C до +120°C.
Максимальный диапазон температур (без учета ПВХ покрытия): от
-270°C до +600°C.
Рабочее давление: 12 бар.
Теоретически рассчитанное давление на разрыв: 36 бар.
Реальное давление на разрыв: свыше 50 бар. |
|
Конструкция
сильфонной подводки |
Газовая
подводка представляет из себя металлический шланг сильфонного
типа, способный к растяжению, определенного размера, изготовленный
из нержавеющей стали 1,4404 (аналог - AISI 316L). Толщина стенки
шланга составляет более 0,21 мм согласно спецификации стандарта
и документации завода-изготовителя. Каждый сильфонный шланг
дополнительно подвергается вакуумно-тепловой обработке (отжиг
в печах при температуре 1020 - 1120°C согласно ISO 9328-5) для
придания свойства растягиваться примерно на две номинальных
длины и "легко фиксировать форму при изгибе". |
|
Присоединительные
фитинги |
Фитинги
изготавливаются из нержавеющей стали 1,4305 (аналог - AISI 303)
и приваривается к гофрированному рукаву методом аргонно-дуговой
сварки. Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо ниппель
и накидной гайкой с дюймовой трубной резьбой по DIN 228/1 (внутренняя
резьба “G”). Наличие на ниппеле поверхностей (пропилов) под
ключ обеспечивает отсутствие скручивания рукава при монтаже.
Особенностью концевых фитингов (ниппелей под гайку) является
широкая поверхность для зажима прокладки (см.фото ниже). |
|
Покрытие
ПВХ |
Наружное
(дополнительное) покрытие выполняется из желтого поливинилхлорида
(ПВХ). Покрытие ПВХ служит для дополнительной изоляции газового
сильфона от термических воздействий (до +120°C), защиты сильфона
от механического повреждения, коррозионно активных бытовых моющих
средств, а также изолирует сильфон от соприкосновения с токопроводящими
заземленными металлоконструкциями. |
|
Изготовление,
маркировка |
Сварное
соединение нержавеющей стали (шланг) с нержавеющей сталью (фитинг)
обеспечивает высокое качество сварного шва, отсутствие коррозии,
микротрещин в зоне сварки, долговечность службы изделия. Каждая
газовая подводка испытавется на отсутствие микротрещин при помощи
гелия. Металлографическая экспертиза (см.фото) демонстрирует
симметричность U-образного рисунка верхних и нижних витков,
где по всему рисунку витка выдержана толщина не менее 0,21 мм.
Фитинги имеют фабричную маркировку с указанием завода-изготовителя,
типа подводки (или сайта дистрибьютора), недели/года изготовления. |
|
|
На
фитинге указан тип сильфона (HYDRA PRIMA или UDI-PRIMA),
название завода-изготовителя (IDROSAPIENS),
может быть указан сайт дистрибьютора WWW.UDI.RU, указаны неделя/год
изготовления |
Металлографическая
экспертиза:
симметричный U-образный рисунок
между верхним и нижним изгибами витков |
|
|
|
1/2"
гайка; на ниппеле захват под ключ |
Широкая
торцевая поверхность
на ниппеле под 3/4" гайку |
Широкая
торцевая поверхность
на ниппеле под 1/2" гайку |
|
