| КОМПЕНСАТОР
СИЛЬФОННЫЙ, ТИП HYDRA-WATER |
|
|
 |
| Комплектация |
Каждый
компенсатор типа HYDRA-WATER комплектуется:
- прокладками из стеклонаполненного паранита (1 шт или 2 шт
в зависимости от типа концевых фитингов, г/ш или г/г, соответственно);
- прокладками тефлона* или NBR-резины* (1 шт или 2 шт в зависимости
от типа концевых фитингов, г/ш или г/г, соответственно);
- сертификатом соответствия РФ;
- санитарно-гигиеническим заключение РФ. |
|
| Эксплуатационные
характеристики |
Компенсатор
сильфонного типа, обладающий способность к небольшому растяжению
(до 30% от номинала), используется как гибкий соединительный
рукав для подсоединения оборудования к инженерным сетям, проводящим
различные среды.
Предназначен для компенсации деформаций вдоль оси компенсатора
в результате термических и барических расширений и вибраций
прибора.
Диапазон рабочих температур: от -40°C до +150°C.
Максимальный диапазон температур: от -270°C до +600°C. |
|
| Конструкция
компенсатора |

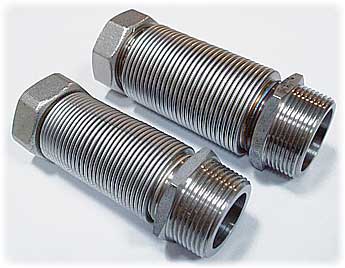

| Компенсатор
представляет из себя металлический шланг сильфонного типа, способный
к растяжению, определенного размера, изготовленный из нержавеющей
стали 1,4404 (аналог - AISI 316L). Толщина стенки шланга составляет
более 0,21 мм согласно спецификации стандарта и документации
завода-изготовителя. Каждый компенсатор дополнительно подвергается
вакуумно-тепловой обработке (отжиг в печах при температуре 1020
- 1120°C согласно ISO 9328-5) для придания свойства растягиваться
и "легко фиксировать форму при изгибе". |
|
| Присоединительные
фитинги |
| Фитинги
изготавливаются из нержавеющей стали 1,4305 (аналог - AISI 303)
и приваривается к гофрированному рукаву методом аргонно-дуговой
сварки. Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо ниппель
и накидной гайкой с дюймовой трубной резьбой по DIN 228/1 (внутренняя
резьба “G”). Наличие на ниппеле поверхностей (пропилов) под
ключ обеспечивает отсутствие скручивания рукава при монтаже. |
|
| Изготовление,
маркировка |
| Сварное
соединение нержавеющей стали (шланг) с нержавеющей сталью (фитинг)
обеспечивает высокое качество сварного шва (см.фото), отсутствие
коррозии, микротрещин в зоне сварки, долговечность службы изделия.
Каждый компенсатор испытывается на отсутствие микротрещин при
помощи гелия. Металлографическая экспертиза (см.фото) демонстрирует
симметричность U-образного рисунка верхних и нижних витков,
где по всему рисунку витка выдержана толщина не менее 0,21 мм.
Фитинги имеют фабричную маркировку с указанием типа, фабрики-производителя,
сайта дистрибьютора (см.фото). |
 |
 |

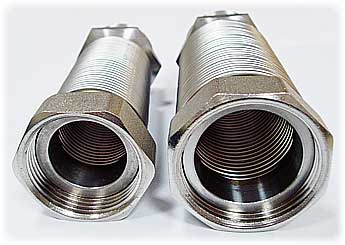

Широкая
торцевая поверхность
на ниппеле под прокладку |
Металлографическая
экспертиза:
симметричный U-образный рисунок
между верхним и нижним изгибами витков |
 |
 |
На
фитинге указан тип компенсатора HYDRA-WATER,
название фабрики-производителя (IDROSAPIENS)
|
На
штуцере захват под ключ |
