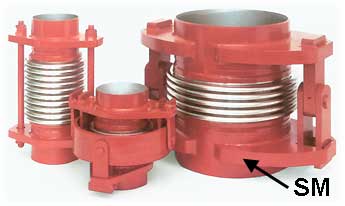

| КОМПЕНСАТОР
СИЛЬФОННЫЙ IDROINOX
ШАРНИРНО-УКРЕПЛЕННЫЙ, ТИП SM |
. |
 |
|
 |
РАБОЧЕЕ
ДАВЛЕНИЕ - 25 бар (2,452 МПа)
РАБОЧАЯ ТЕМПЕРАТУРА - до 400°C |
|
| Размеры,

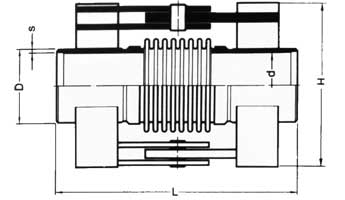

соединения, характеристики (см. габаритный рисунок) |
Диаметр
соединения |
Модель |
Возможные
угловые деформации |
Размеры,
мм |
Mc*,
+/- 20% |
Ma**,
+/- 20% |
| DN,
мм |
+/-
град. |
L |
D |
s |
d |
H |
Н*м/град |
Н*м/МПа |
| 40 |
11 |
18,4 |
309 |
48,3 |
2,6 |
41 |
150 |
2 |
3,8 |
| 50 |
11 |
15,2 |
301 |
60,3 |
2,9 |
52,2 |
150 |
3 |
5,4 |
| 65 |
11 |
13 |
284 |
76,1 |
2,9 |
66 |
200 |
4 |
8,7 |
| 80 |
11 |
12 |
331 |
88,9 |
3,2 |
78 |
200 |
7 |
12 |
| 100 |
11 |
10,8 |
348 |
114,3 |
3,6 |
102,3 |
250 |
15 |
25,4 |
| 125 |
12 |
13,8 |
394 |
141,3 |
4 |
128,2 |
260 |
23 |
35 |
| 150 |
12 |
11,5 |
444 |
168,3 |
4,5 |
146,4 |
300 |
34 |
53 |
| 200 |
12 |
10 |
516 |
219,1 |
5,9 |
193,7 |
375 |
73 |
131 |
| 250 |
11 |
5 |
517 |
273 |
6,3 |
244,5 |
470 |
120 |
233 |
*
- момент упругой деформации
** - фрикционный момент нагрузки на оси |
|
|
| Материалы |
Сильфонная
часть: нержавеющая сталь ASTM A 240 Tип 321
Концевые фитинги под сварку: углерод.сталь ASTM A 106 Gr B
Металлическая шарнирно-поддерживающая арматура: сталь Fe 37
B или 42 B UNI 7070, сталь Fe 410.1 KW UNI 5869 |
|
