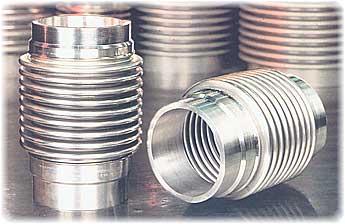

КОМПЕНСАТОР
СИЛЬФОННЫЙ IDROINOX
БЕЗ (ТИП ML) И С ВНУТРЕННЕЙ ГИЛЬЗОЙ (ТИП MA) |
. |
|
|
|
РАБОЧЕЕ
ДАВЛЕНИЕ - 16 бар (1,569 МПа)
РАБОЧАЯ ТЕМПЕРАТУРА - до 400°C |
|
Размеры,

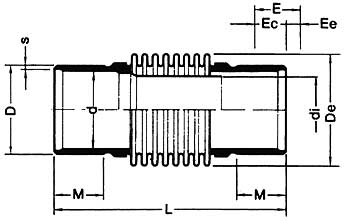

соединения, характеристики (см. габаритный рисунок) |
Диаметр
соединения |
Модель |
Осевые
смещения, мм |
Размеры,
мм |
R*
+/- 20% |
A** |
DN,
мм |
E
/ суммарн. |
Ec
/ сжатие |
Ee
/ растяж. |
L |
М |
D |
s |
d |
di |
De |
Н/мм |
квадр.см |
40 |
11 |
17 |
11 |
6 |
235 |
40 |
48,3 |
2,6 |
40,9 |
35 |
66 |
105 |
25 |
12 |
32 |
21 |
11 |
315 |
40 |
48,3 |
2,6 |
40,9 |
35 |
67 |
202 |
25 |
50 |
11 |
20 |
13 |
7 |
239 |
40 |
60,3 |
2,9 |
52,5 |
47 |
79 |
97 |
37 |
12 |
29 |
19 |
10 |
281 |
40 |
60,3 |
2,9 |
52,5 |
47 |
80 |
165 |
37 |
65 |
11 |
24 |
16 |
8 |
235 |
40 |
76,1 |
2,9 |
66,1 |
61 |
99 |
129 |
58 |
12 |
35 |
23 |
12 |
281 |
40 |
76,1 |
2,9 |
66,1 |
61 |
100 |
170 |
58 |
80 |
11 |
27 |
18 |
9 |
266 |
60 |
88,9 |
3,2 |
77,9 |
72 |
116 |
103 |
80 |
12 |
36 |
24 |
12 |
299 |
60 |
88,9 |
3,2 |
77,9 |
72 |
117 |
144 |
80 |
100 |
11 |
32 |
21 |
11 |
273 |
60 |
114,3 |
3,6 |
102,3 |
97 |
144 |
140 |
127 |
12 |
43 |
29 |
14 |
304 |
60 |
114,3 |
3,6 |
102,2 |
97 |
144 |
138 |
127 |
125 |
11 |
30 |
20 |
10 |
262 |
60 |
141,3 |
4,0 |
128,2 |
123 |
172 |
136 |
185 |
12 |
45 |
30 |
15 |
294 |
60 |
141,3 |
4,0 |
128,2 |
123 |
172 |
136 |
185 |
150 |
11 |
36 |
24 |
12 |
269 |
60 |
168,3 |
4,5 |
154,1 |
149 |
203 |
171 |
263 |
12 |
51 |
34 |
17 |
303 |
60 |
168,3 |
4,5 |
154,1 |
149 |
204 |
150 |
263 |
200 |
11 |
28 |
19 |
9 |
261 |
60 |
219,1 |
5,9 |
202,7 |
197 |
259 |
195 |
437 |
12 |
49 |
33 |
16 |
312 |
60 |
219,1 |
5,9 |
202,7 |
197 |
259 |
195 |
437 |
250 |
11 |
32 |
21 |
11 |
267 |
60 |
273,0 |
6,3 |
254,5 |
249 |
316 |
336 |
667 |
12 |
56 |
37 |
19 |
324 |
60 |
273,0 |
6,3 |
254,5 |
249 |
316 |
192 |
667 |
*
- осевая жесткость сильфона
** - эффективная площадь потока среды |
|
|
Материалы |
Сильфонная
часть: нержавеющая сталь ASTM A 240 Tип 321
Внутренняя гильза: нержавеющая сталь ASTM A 240 Tип 321
Концевые фитинги под сварку: углерод.сталь ASTM A 106 Gr B |
|
