| КОМПЕНСАТОР
СИЛЬФОННЫЙ IDROINOX С ВНУТРЕННЕЙ ГИЛЬЗОЙ, ТИП MH2 (АНАЛОГ С
ФЛАНЦЕВЫМ СОЕДИНЕНИЕМ - ТИП
FMH2) |
|
|
 |
РАБОЧЕЕ
ДАВЛЕНИЕ - 16 бар (1,569 МПа)
РАБОЧАЯ
ТЕМПЕРАТУРА - до 400°C |
|
| Размеры,

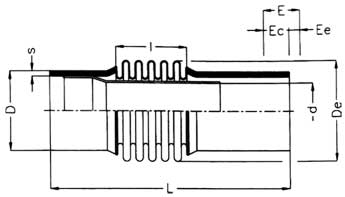

соединения, характеристики (см. габаритный рисунок) |
Диаметр
соединения |
Осевые
смещения, мм |
Размеры,
мм |
R*
+/- 20% |
A** |
| дюйм |
DN,
мм |
E
/ суммарн. |
Ec
/ сжатие |
Ee
/ растяж. |
L |
D |
s |
d |
I |
De |
Н/мм |
квадр.см |
| 1/2 |
15 |
30 |
20 |
10 |
170 |
21,3 |
2,35 |
13 |
75 |
25,7 |
4,8 |
3,5 |
| 3/4 |
20 |
30 |
20 |
10 |
160 |
26,9 |
2,35 |
18 |
65 |
32,4 |
4,9 |
5,7 |
| 1 |
25 |
40 |
26 |
14 |
200 |
33,7 |
2,90 |
21 |
90 |
38,9 |
5,2 |
8,2 |
| 1-1/4 |
32 |
50 |
34 |
16 |
230 |
42,4 |
2,90 |
28 |
105 |
46,3 |
5,5 |
12,3 |
| 1-1/2 |
40 |
50 |
34 |
16 |
250 |
48,3 |
2,90 |
36 |
115 |
57,8 |
8,6 |
19,0 |
| 2 |
50 |
45 |
30 |
15 |
255 |
60,3 |
3,25 |
45 |
105 |
68,5 |
13,2 |
27,8 |
| 2-1/2 |
65 |
45 |
30 |
15 |
265 |
76,1 |
3,25 |
60 |
115 |
88,3 |
19,7 |
46,6 |
| 3 |
80 |
45 |
30 |
15 |
265 |
88,9 |
3,65 |
70 |
115 |
97,6 |
22,4 |
58,5 |
*
- осевая жесткость сильфона
** - эффективная площадь потока среды |
|
|
| Материалы |
Сильфонная
часть: нержавеющая сталь ASTM A 240 Tип 321
Внутренняя гильза: нержавеющая сталь ASTM A 240 Tип 304
Концевые фитинги под сварку (тип MH2): углерод.сталь |
|
 |
 |
Для
повышения барических характеристик внутри
компенсатора приварена дополнительная гильза |

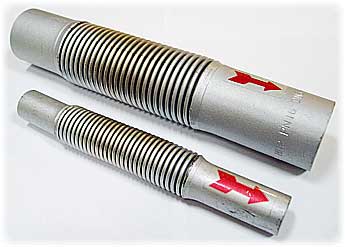

На
фитинге указан тип компенсатора MH2,
указано направление движения среды,
номинальное давление 16 бар, диаметр DN,
название фабрики-производителя IS (IDROSAPIENS) |
 |
 |
Сварной
шов
|
Растяжение
сильфонной части компенсатора |
|
