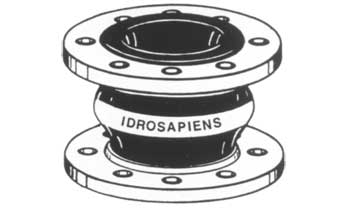

| КОМПЕНСАТОР
РЕЗИНОВЫЙ С ФЛАНЦАМИ, ТИП ISR |
. |
 |
|
 |
| Размеры,

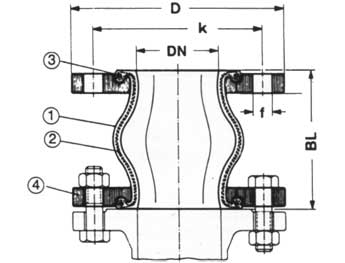

соединения, характеристики (см. габаритный рисунок) |
Диаметр
соединения |
Размеры
фланцев,
мм |
BL |
Рраб**
(при 20°C) |
Вакуум*** |
Угловая
деформация |
Осевые
деформации,
мм |
Сдвиговая
деформация |
| DN,
мм |
D |
K |
N°
x f * |
мм |
bar |
мм
Hg |
угол
° |
сжатие |
растяжение |
мм |
| 32 |
140 |
100 |
4
х 18 |
130 |
16 |
400 |
35° |
30 |
18 |
18 |
| 40 |
150 |
110 |
4
х 18 |
130 |
16 |
400 |
35° |
30 |
18 |
18 |
| 50 |
165 |
125 |
4
х 18 |
130 |
16 |
400 |
35° |
30 |
18 |
18 |
| 65 |
185 |
145 |
4
х 18 |
130 |
16 |
400 |
30° |
30 |
18 |
18 |
| 80 |
200 |
160 |
8
х 18 |
130 |
16 |
400 |
30° |
30 |
18 |
18 |
| 100 |
220 |
180 |
8
х 18 |
130 |
16 |
400 |
25° |
30 |
18 |
18 |
| 125 |
250 |
210 |
8
х 18 |
130 |
16 |
400 |
25° |
30 |
18 |
18 |
| 150 |
285 |
240 |
8
х 22 |
130 |
16 |
400 |
15° |
30 |
18 |
18 |
| 200 |
340 |
295 |
8
х 22 |
130 |
10**** |
400 |
15° |
30 |
18 |
18 |
| 250 |
395 |
350 |
12
х 22 |
130 |
10**** |
400 |
10° |
30 |
18 |
18 |
| 300 |
445 |
400 |
12
х 22 |
130 |
10**** |
400 |
10° |
30 |
18 |
18 |
| 350 |
505 |
460 |
16
х 22 |
200 |
10 |
600 |
15° |
30 |
13 |
18 |
| 400 |
565 |
515 |
16
х 25 |
200 |
10 |
600 |
15° |
30 |
13 |
18 |
| 450 |
615 |
565 |
20
х 25 |
200 |
10 |
600 |
15° |
30 |
13 |
18 |
| 500 |
670 |
620 |
20
х 25 |
200 |
10 |
600 |
15° |
30 |
13 |
18 |
*
- N° x f: число отверстий х диаметр отверстия
** - Рраб: рабочее давление
*** - Сопротивление вакууму, в мм ртутного столба
**** - Максимальное рабочее давление 16 бар с фланцами
PN16 |
|
Рабочее
давление - до 90°C
Опрессовочное давление: Рраб х 1,5 (при 20°C)
Давление на разрыв: Рраб х 4 (при 20°C) |
|
| Материалы |
Внутренний
и внешний слой: EPDM резина
Армирущий материал: нейлоновый корд
Армирующий материал: металлические нити
Стандартные фланцы: гальванизированная углерод.сталь (по запросу
возможны фланцы другого типа, с большим количеством отверстий) |
|
| Области
применения |
-
холодное и горячее водоснабжение
- морская вода
- сточные воды
- охлаждающие жидкости и морская вода с химическими реагентами
- сжатый воздух
- питьевая вода |
 |
 |
 |
| осевые
деформации |
осевые
и сдвиговые деформации |
угловые
деформации |
